Зажим для троса

Тросовый зажим превращает отрезок троса в рабочую линию: пара минут с ключом — и готова петля под коуш, растяжку или подвес. На складе в Одинцово четыре типа: одноболтовый Simplex, двухболтовый Duplex, классическая дуга DIN 741 и алюминиевая втулка DIN 3093 под опрессовку.

Четыре типа: что куда ставить

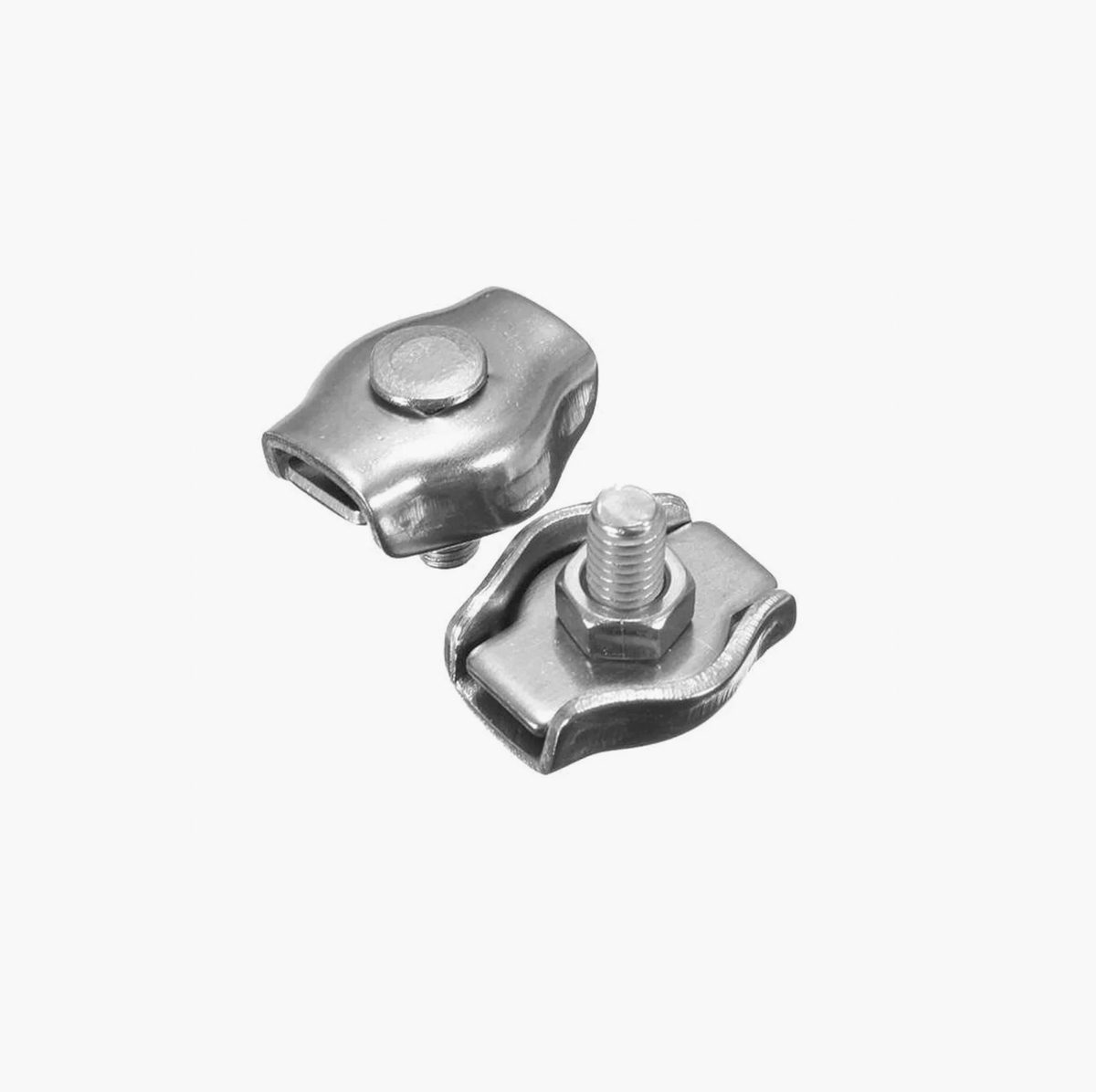

• Simplex — один болт, монтаж одним ключом: сушилки, лёгкие подвесы, хозяйственные растяжки;

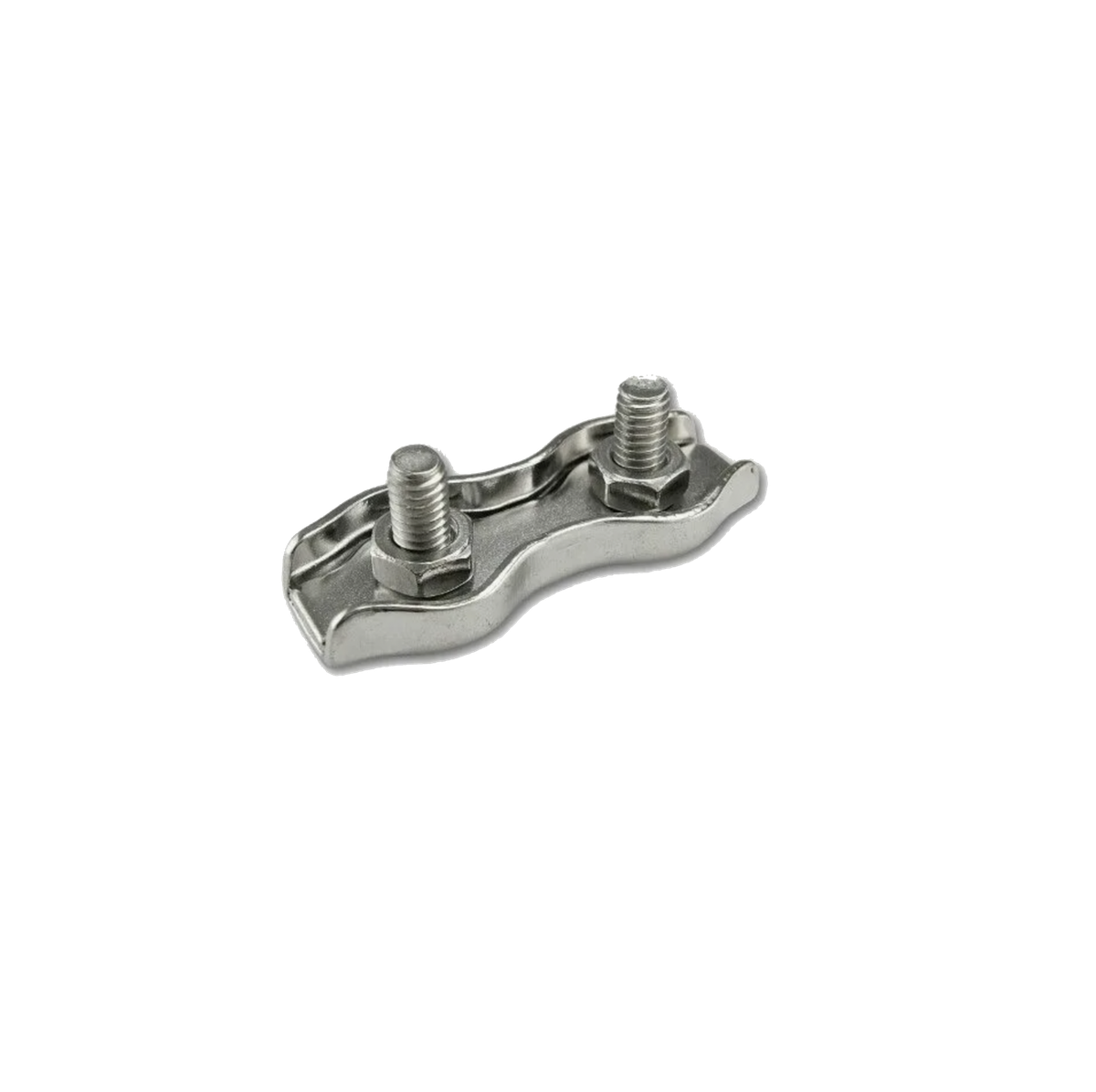

• Duplex — две точки прижима, трос не проскальзывает: растяжки навесов и теплиц, где фиксация должна стоять годами;

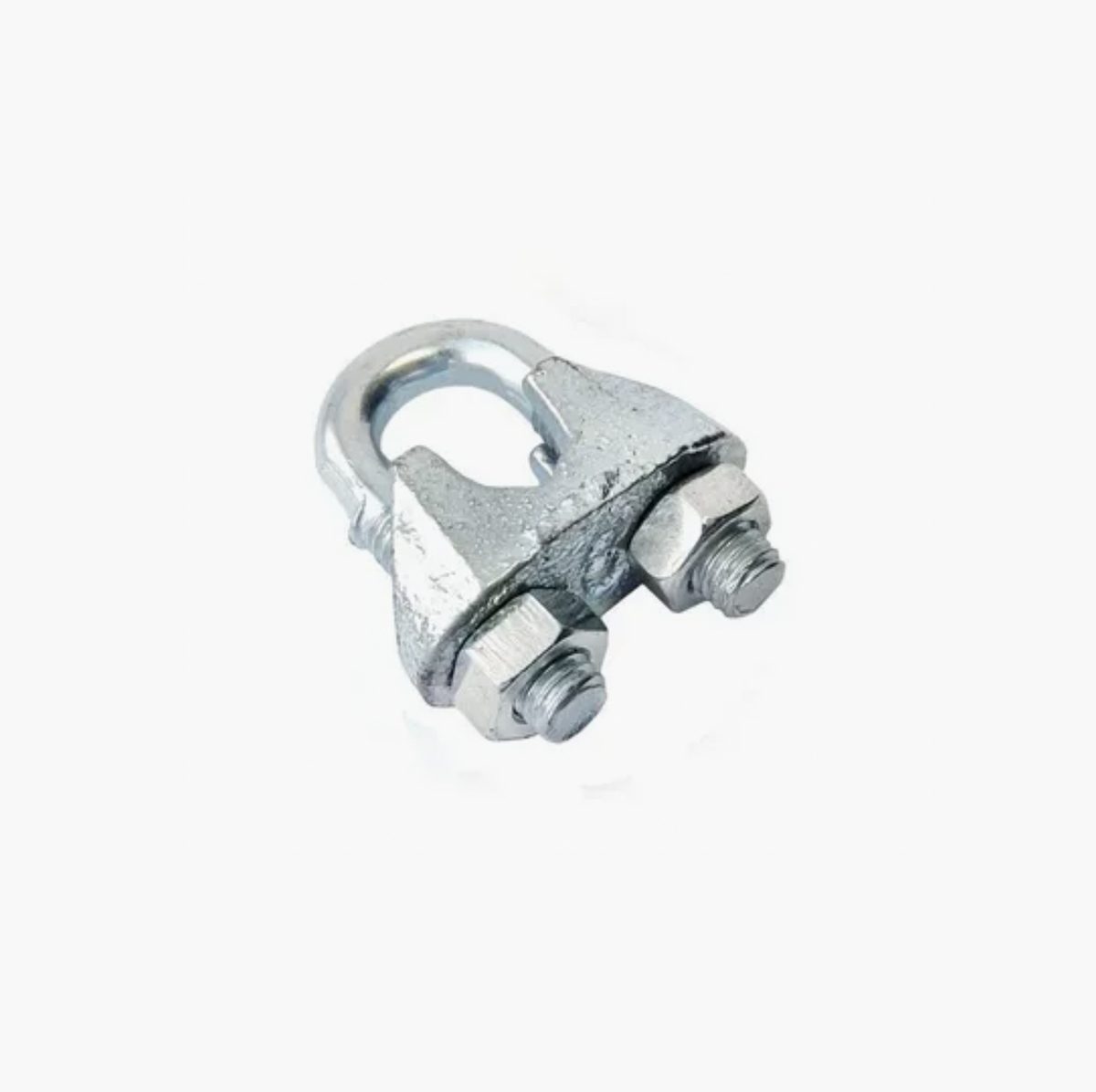

• DIN 741 «дуга-седло» — классика заделки петли: седло ставят со стороны нагруженной ветви, на петлю — минимум два-три зажима с шагом около шести диаметров троса;

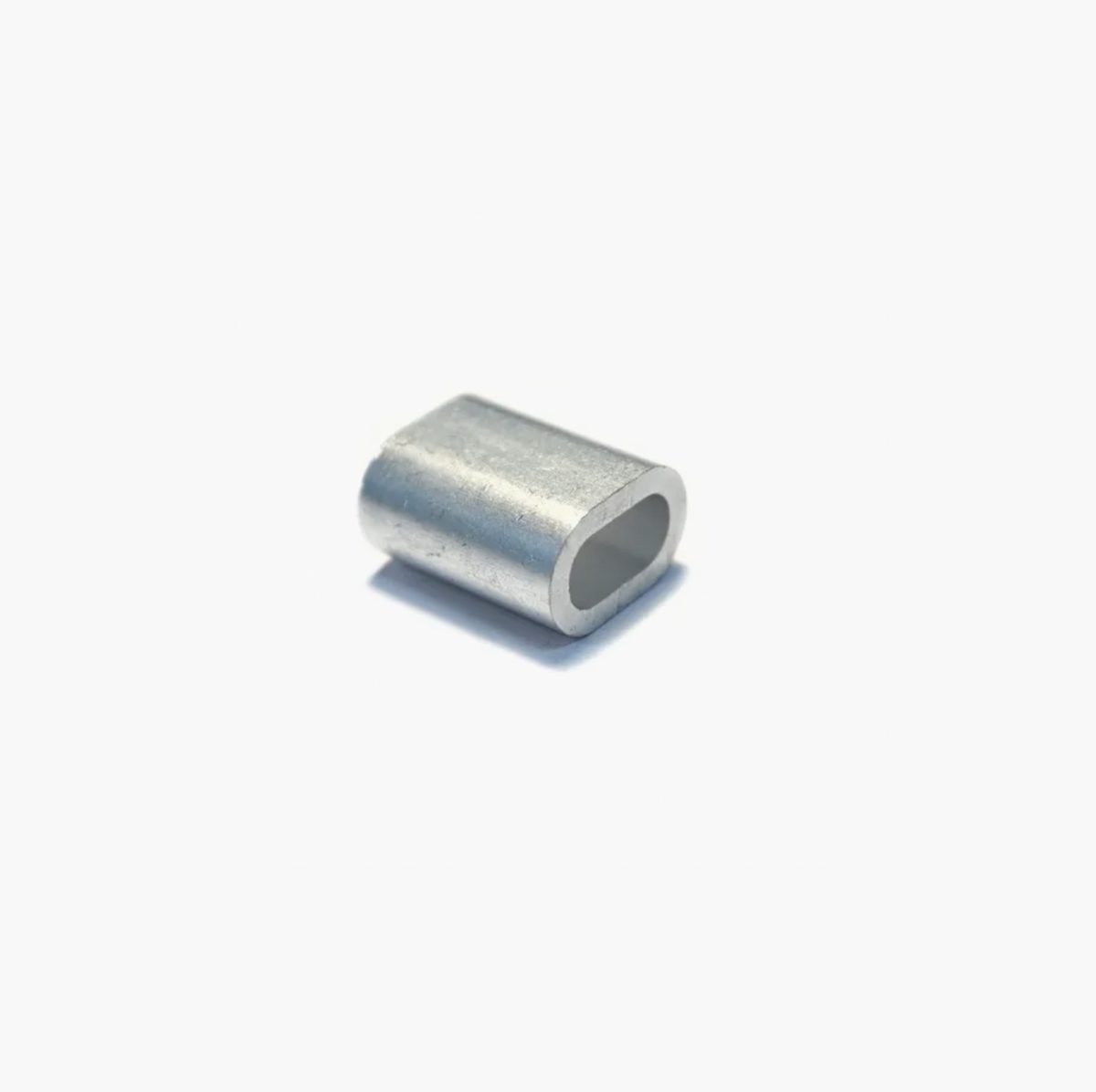

• DIN 3093 — втулка опрессовывается один раз и даёт аккуратную заделку без выступающих гаек: стропы, ограждения.

Размер и количество считаем от троса

Зажим маркируется под диаметр троса — берите номинал по фактическому диаметру, «примерно подходящий» сядет с перекосом. На петлю с коушем закладывайте два-три зажима DIN 741, на линию с двумя петлями — четыре-шесть плюс запас: докупать пару штук отдельной доставкой дольше, чем сразу взять с избытком. Менеджер уточнит диаметр и конструкцию троса — от них зависят и типоразмер, и число точек прижима.

Мелочи монтажа, которые решают

Седло — на рабочую ветвь, дуга — на свободный конец: перевёрнутый зажим давит нагруженную ветвь и портит проволоки. Момент затяжки и длину свободного конца берите из инструкции производителя, а после первой нагрузки соединение протягивают ещё раз. Втулку DIN 3093 обжимают только подходящей матрицей пресса — пассатижи её не заменят.

Когда зажим меняют

Сорванная резьба, трещина скобы, раздавленные проволоки под седлом, съехавшие метки — зажим и участок троса перебирают, дотяжка повреждённую деталь не лечит. Для подъёма считается характеристика всей концевой заделки, а не прочность троса самого по себе.
